華正電氣—智能電容器

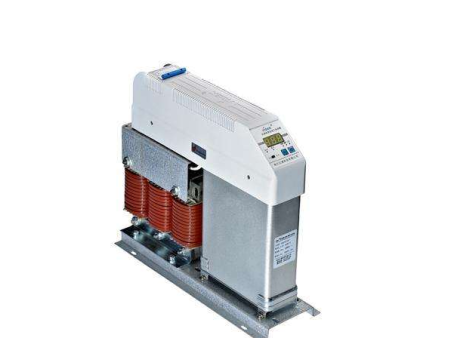

HZC型智能低壓電容器補償單元利用計算機技術，光電傳輸技術，網絡通信技術，及新電容技術，把無功測量裝置把武功檢測裝置，投切算法控制器，復合開關，電容器，電抗器高度集成在一起，形成一臺具有高度智能的電容補償單元。

我們的服務：

訂購熱線：0551-65689733

低壓電力電容器主要用于低壓用電的無功功率補償，提高功率因數。無功功率補償依舊地補償為很好。提高用戶端的功率因數，減少線路的無功傳輸，有利于降低因傳輸線損儀器的電能損耗、也有利于降低供電設備容量，節約設備投資、改善電能質量，是實現當前國家節能減排目標的有效手段。對用戶端改善用電電壓質量、消除因無功帶來的額外用電費用，以及因為功率因數過低而帶來力率電費罰款，對用戶降低生產用電成本，具有極其重要的意義。

傳統意義上的低壓并聯無功補償裝置，一般由多臺低壓并聯電容器，串聯電抗器，交流接觸器，熔斷器，控制器等組成。這種低壓并聯無功補償裝置體積大，安裝復雜，設置麻煩，擴容不變，只適用于無功功率需求較大的用戶進行變電站集中補償。而用電用戶多的的小型用戶，他們用電負荷變化范圍較大，線路電能質量差，無功問題為突出，電力知識為匱乏，節能需求為強烈。這些為題都是傳統低壓并聯無功補償裝置無法完善解決的。

HZC系列智能電力電容器是以新型低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感技術、微型網絡技術等新興技術成果，實現低壓智能無功補償。使其具備穩定可靠、使用方便、過零投切、保護、測量、信號、聯機等系列功能，是低壓無功補償技術的重大突破，可靈活使用于低壓無功補償的各種場合，改變了傳統無功補償設備的結構模式，具有結構簡潔、生產簡易、成本降低、性能提高、維護簡便等多項優點。

工作原理

HZC系列智能電力電容器是以新型低壓電力電容器為主體，采用微電子軟硬件技術、微型傳感技術、微型網絡技術等新興技術成果，實現低壓智能無功補償。使其具備穩定可靠、使用方便、過零投切、保護、測量、信號、聯機等系列功能，是低壓無功補償技術的重大突破，可靈活使用于低壓無功補償的各種場合，改變了傳統無功補償設備的結構模式，具有結構簡潔、生產簡易、成本降低、性能提高、維護簡便等多項優點。

產品主要有智能組件、過零投切開關電器組件、電流采樣組件合低壓電力電容器等部件組成。

工作原理圖

1、智能測控部分

智能測控組件中所有電子元件均采用看文星合工業品級，能夠適應溫度變化范圍大，電磁干擾嚴重的惡劣環境，可以長時間不間斷的可靠工作，智能化程度高，控制性能穩定。

2、過零投切開關技術

公司總結了機械式接觸器，無觸點晶閘管合復合開關各自的優點和弊端，并結合多年研發和實際運行經驗，自主研發處新一代，采用微電子軟硬件技術對機械式電磁繼電器觸點進行有效控制；實現基于機械觸點的過零投切開關技術；使觸點二端電壓交流電壓為零時閉合，觸點閉合時使其二端交流電流為零時斷開，避免投入電容器時產生的涌流對系統電壓的沖擊。降低設備損耗，提高電容器使用壽命。

3、電力電容器

產品中的低壓電力電容器采用自愈式低壓并聯電容器，電容器的內使用漸進式加厚鋅鋁金屬化聚丙烯薄膜作為介質，穩定性與可靠性極高。同時電容器內置溫度傳感器，反應電容器過電壓，過諧波，漏電流過大和環境溫度過高等情況下，電容器內部發熱成都，實現過溫保護。

1、實現了測控技術與過零投切技術的結合，控制投切開關的運動速度，消除彈跳、提高壽命，對合閘相位角進行跟蹤修正，開關實現百萬次的投切壽命。與現有同類智能電容器比較，具有高可靠性，低故障率，自身功耗小，使用壽命長等諸多優勢。

2、合閘無涌流，實現電容器電壓過零時投入，電流過零時切除，無過電壓，無拉弧，無重燃。

3、用恰當的方式進行補償，各項控制功能完善，具備電能分析儀功能，功能齊全，性能良好，可以配置不同外設，滿足各種客戶要求。

4、產品測量保護功能齊全，具備控制室體內溫度，電網諧波含量、斷相、三相不平衡等特殊保護。

5、產品可多臺積木式使用，多臺使用時自動產生主機，其余為從機，構成無功自動控制系統，故障從機自動退出運行，不影響其他及其工作。主機故障時自動退出，自動產生新的主機，組成新的系統工作，智能化程度高。

6、單體電容器顯示產品工況及電氣線路狀況，人機對話簡潔直觀。

與傳統產品的比較

以HZC-40/0.45-3(20+20)

產品應用方式

1、無功就地補償方式：

產品使用靈活多變，可不使用箱、柜，直接就地進行無功補償，效果理想

   用在用電設備旁實現就地補償      三相共補采用單相采樣

2、用在新農村配電箱，工廠車間配電箱、用戶配電的計量柜內，進行無功補償，穩定三相負載電壓，降低三相不平衡度。

  用于新農村電網的JP中          含分相補償的三相采樣

3、產品在低壓成套柜中的應用：

  產品在柜中積木式組裝，構成無功智能補償裝置，打破傳統自動補償裝置的模式，如下圖所示，具有電容器過零投切等友誼功能及結構姐按揭，同樣柜體可多裝電容量，生產簡易，容量調整性好，運行維護方便等特點。

安裝尺寸

1、普通型產品安裝尺寸       2、抗諧波型產品安裝尺寸

備注：不同容量高度不同安裝孔尺寸相同

普通型常用產品規格、安裝尺寸、開孔尺寸
